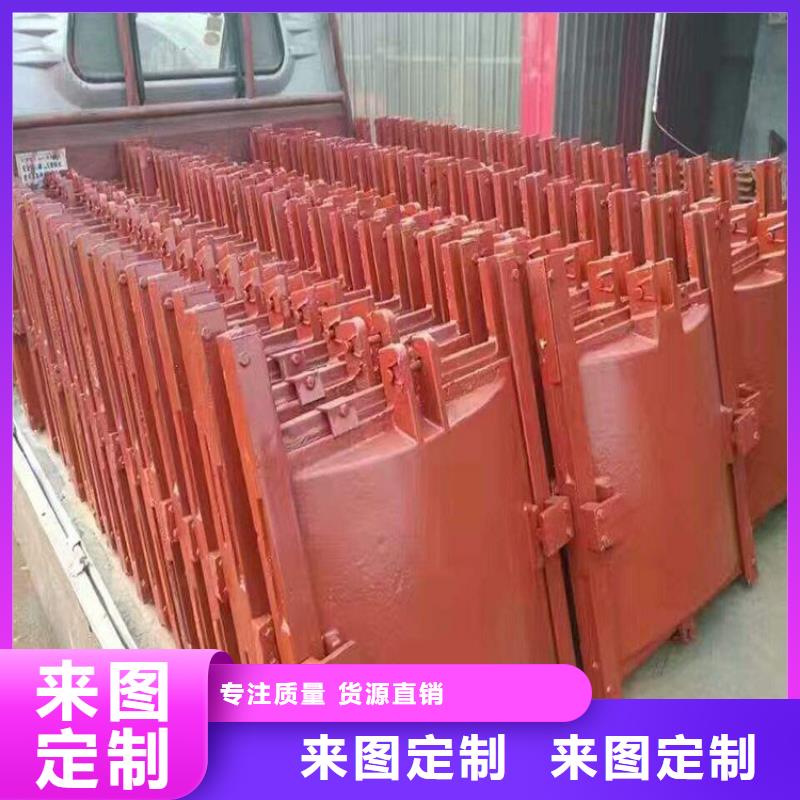

铸铁闸门安装步骤详解 铸铁闸门是一种直升直降式平面或孤形滑动闸门，主要是靠螺杆启闭机来开启和关闭。启闭机带动闸门门体上下运行，达到疏通和截阻水流的作用。 铸铁闸门 的特点是防腐蚀性强。铸铁闸门由闸框和闸门、压块等几部份组成，但铸铁闸门和钢闸门 的不同是这些部件是一个整体，必须整体安装。新河县宏康水利机械厂的工程师给大家讲一下铸铁闸门的安装方式和怎样安装铸铁闸门： 一.基建预埋。闸门有几种常见的安装形式：附壁式、预埋式。1.附壁式是铸铁闸门直接用膨胀螺丝或化学螺丝安装。把铸铁闸门整体（注意铸铁闸门和铸铁闸框必须整体安装不能拆开）吊装在出水口墙壁上，用膨胀螺丝或化学螺丝把铸铁闸框订在墙上，不做任何水泥浇筑。2.预埋式又称为浇筑式，适用于大型闸门或者小型闸门的反向止水。此安装方式需要水泥墙上预留闸门安装槽，并在安装槽内的预埋钢筋。 @安装形式 铸铁闸门的安装形式是根据其基建特点以及其用途来决定的。 1.机闸一体式，又叫做自承式，主要是启闭机和闸门为一体结构，安装时闸门和启闭机一起安装，这种安装方式 特点为费用较少，因为不用做启闭机的水泥横梁，缺点是只能用于渠道、池塘等水压较小的地方，不能用于水库水压较深的出水口。 2.平底式。平底式是指闸门底部直接置于渠底或者河道底部。 3.附壁式，又称为墙壁式，是指闸门直接用螺丝悬空固定在水泥墙上。 4.渠道式，是指闸门直接安装在渠道中间。
使用范围及用途 合金铸铁平面滑动闸门是水工建筑物中各种过水孔道上的控制设备，广泛应用于水利水电、市政建设、给水排水等工程的止水。它是用来开启和封闭放水孔道的，利用它的启闭便可起到控制水位，调节流量等作用。
@结构及特点 合金铸铁平面滑动闸门由闸板、闸框、止水条、挡板、闭紧楔块等部件组成。按闸门的结构形式可分为：平面平板式和平面拱形式，亦可分为整体式和组装式两种。 闸门在启闭机的作用（手动或电动）下，使闸板在闸框的滑道中上、下运动，实现开放和关闭过水孔口，闭紧楔块可使止水结合面有效贴合，以保证止水效果，实现良好的止水目的。
@规格及技术参数 1. 型号说明 HZ J -----口×口 HZ------铸铁闸门 F ------方形 J ------矩形 Y ------圆形 t------镶铜 口×口------闸门洞口尺寸：宽度×高度（mm） 2. 规格及基本参数详见附图
耀禹水利机械厂凭借着的技术，严格的质量监控。热诚的售后服务同国内外许多企业建立的长期稳固的业务关系。部分 球墨铸铁闸门、产品还销往美、欧、非及东南亚各国。 球墨铸铁闸门、产品质量及企业信誉深受广大客户好评。
为了更好的服务客户，不懈的探索求精。引进学习的理念与技术，培养高素质的技术人员。在实践中积累了丰富的实用经验，可以满足不同客户的定制需求。
耀禹水利机械厂为您提供质优价实的 球墨铸铁闸门、产品，真诚负责的服务是我们的心愿。让我们携手共进，共同分享成功的快乐。
法兰螺栓孔直径d0 位置度公差Φt 11.0-17. 5 < 1.0 22.0- 30.0 < 1.5 33.0- 48.0 < 2.6 墙管式闸门与墙管连接之间应设有止水垫片，其垫片应符合GB 4216.9及GB 4216.10规定。 墙式闸门与墙面接合的门框表面，应保持平整。 门框(含导轨)的任一外侧应机加工一条与导轨平行且贯通的垂线作安装闸门基准。 导轨导轨应按 工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5。在门板开启到 位置时，其导轨的顶端应高于门板的水平中心线。 导轨可用螺栓(螺钉)与门框相接，或与门框整体铸造。 密封座 密封座应分别置于经机加工的门框和门板的相应位置上，用与密封座相同材料制作的沉头螺钉紧固。在启闭门板过程中，不能变形和松动，螺钉头部与密封座工作面一起精加工，其表面粗糙度不大于3.2μm。 密封座工作表面不得有划痕、裂缝和气孔等缺陷。 密封座的板厚，应符合表2规定。 吊耳或吊块螺母 门板的上端应设吊耳或吊块螺母，以与门杆连接。吊耳或吊块螺母的受力点尽量靠近门板的重心垂线。在 工作水头启闭时，其拉伸、压缩和剪切强度和安全系数不小于5。
启闭机安装好后，要进行试运行，一要做无载荷试验，既让螺杆做两 个行程，听其有无异常声音，安装是否符合技术要求。二要做载荷试验，在额定载荷下，让螺杆做两个行程，观察螺杆与闸板的运行情况，有无异常现象，确认无误后，方可正常运行。在载荷运行一段时间后，要进行首次保养，把机内新机件摩擦产生的金属沫，特别是螺杆、螺
母、涡轮，要清洗干净，涂上润滑油，继续使用。
